(CON)

조건에 따른 분기 처리를 수행하는 기능인 컴포넌트입니다.

Remark

CON BOC는 앞에서 처리된 BOC의 결과값을 체크하여 조건에 따른 분기를 수행함으로써 프로세스의 흐름을 제어합니다.
CON BOC 사용시 자바 소스 생성은 if(조건) 형식으로 구성됩니다.

1. CON BOC 이미지

BOC 컴포넌트 목록에서 CON BOC를 선택하여 Drag-Drop으로 화면작업 영역에 디자인합니다.

C로 표시되는 부분에는 속성의 분기 조건 처리가 표시합니다.

2. CON BOC 속성

화면작업 영역에서 CON BOC 선택 시 속성 영역에 설정이 가능한 항목에 값을 입력합니다.

1) 1. 기초정보

① 논리명칭
BOC가 어떤 동작을 수행하는지를 간단한 명칭으로 기술합니다. 해당 명칭을 처리 흐름을 간략하게 표현할 수 있도록 기술합니다.

② 논리설명
논리명칭으로 표현하기 부족할 때 좀 더 상세히 내용을 기술합니다.

2) 2. 입력부

① 분기우선순위
여러 개의 조건에서 체크할 때 각 조건 간의 계산 순서의 우선순위를 입력합니다.

② 분기조건입력
결과값이 True/False인 조건문을 입력한다. 해당 조건 값이 True이면 이후 Flow를 실행합니다.

3) 3. 출력부

① Column Scroll
해당 BOC 목록이 많을 경우 "true"로 설정했을 때 Display Count에서 설정한 개수만큼 보여주고 나머지 목록은 ▲▼ 버튼으로 확인할 수 있습니다.

② Display Count
해당 BOC 목록이 많을 때 목록에 보이는 개수를 설정합니다.

3. CON BOC 사용 예시

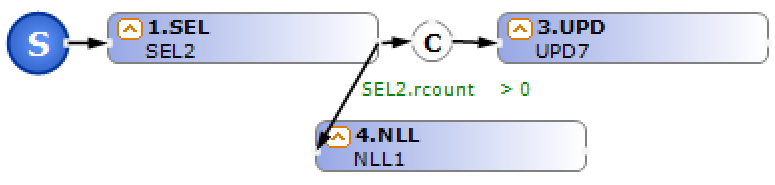

1) 분기처리 예
CON BOC의 분기 조건이 없는 플로우는 자바에서는 else{ ... } 형식으로 구성됩니다.
